Mengenal Bagian Komputer Bios dan Fungsinya

Bios merupakan singkatan dari Basic Input Output System. Bios merupakan sebuah program atau software antarmuka tingkat rendah yang berfungsi mengendalikan atau mengontrol perangkat keras yang terpasang pada komputer. Bios disimpan atau ditanamkan di ROM ( read only memory ).

Setiap Motherboard memiliki yang namanya Bios, dan bila bios ini rusak maka kemungkinan besar motherboard tidak dapat digunakan kembali ( kecuali bios di install ulang atau di upgrade ). Karena Bios ditanamkan di ROM, maka kemungkinan kita hanya bisa merubah pengaturan yang telah ada, misalkan kita merubah besarnya memory yang digunakan untuk VGA yang berjenis onboard, atau mengubah waktu dan tanggal, serta mengubah settingan dasar lainnya. Namun yang paling sering dirubah dan perlu diketahui yaitu merubah urutan booting, dan mengecek ada tidaknya suatu komponen komputer yang kita pasang. Misalkan kita memasang harddisk di komputer kita, namun setelah kita cek dibios tidak ada harddisk maka kemungkinan harddisk tidak terpasang dengan benar, jadi bios ini sangat penting peranannya bagi jalannya sistem komputer.

Ada berbagai macam merek Bios, tergantung motherboard yang kita pakai . Yang terkenal yaitu, AMI BIOS, Phoenix BIOS, dll. Jika anda akan merubah settingan bios, anda dapat melakukannya pada saat proses booting (menyalakan komputer), setiap Bios memiliki cara masing masing untuk masuk ke dalam Menu biosnya, yang paling umum adalah menekan tombol del atau alt+f4. Lihat saja petunjuk yang keluar dilayar monitor pertama kali komputer dinyalakan.

Istilah BIOS pertama kali muncul dalam sistem operasi CP/M, yang merupakan bagian dari CP/M yang dimuat pada saat proses booting dimulai yang berhadapan secara langsung dengan perangkat keras (beberapa mesin yang menjalankan CP/M memiliki boot loader sederhana dalam ROM). Kebanyakan versi DOS memiliki sebuah berkas yang disebut "IBMBIO.COM" (IBM PC-DOS) atau "IO.SYS" (MS-DOS) yang berfungsi sama seperti halnya CP/M disk BIOS.

Fungsi Bios

1. Mengenali semua hardware / perangkat keras yang terpasang pada PC / Komputer.
2. Inisialisai ( Penyalaan ), serta pengujian terhadap semua perangkat yang terpasang ( Dalam proses yang dikenal dengan istilah Power On Self Test)
3. Mengeksekusi MBR ( Master Boot record ) Yang berada pada sector pertama pada harddisk, yang fungsinya ialah untuk memanggil Sistem Operasi dan Menjalankannya.
4. Mengatur beberapa konfigurasi dasar dalam komputer (tanggal, waktu, konfigurasi media penyimpanan, konfigurasi proses booting/urutan booting, kinerja, serta kestabilan komputer)
5. Membantu sistem operasi dan aplikasi dalam proses pengaturan perangkat keras dengan menggunakan BIOS Runtime Services.

Jenis BIOS yang saat ini sangat banyak digunakan :

• AWARD BIOS
• AMI BIOS
• Phoenix BIOS

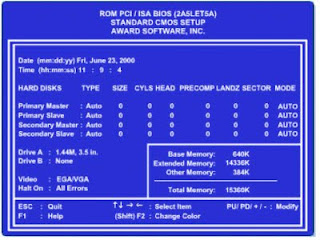

Untuk masuk pada menu BIOS ada berbagai macam cara tergantung dari BIOS yang anda gunakan. Untuk Award dan Ami umumnya menggunakan tombol Delete pada saat pertama kali komputer di nyalakan. Standard CMOS setup screen termasuk parameter operasi dasar yang perlu untuk di-set agar system bekerja dengan baik.

DATE

Disini anda dapat mengatur tanggal yang sesuai untuk real time clock (mm:dd:yy) atau (bulan:tanggal:tahun). Pengubahan tanggal juga terkadang dapat dilakukan untuk menghindari aktifnya suatu virus pada tanggal tertentu.

TIME

Digunakan untuk pengisian waktu yang tepat (real time clock). Sebuah real time clock yang salah penyetingannya dapat juga menimbulkan masalah, misalnya jika real time clock itu diminta oleh sebuah online-banking-software sebagai kriteria plausibilitas (kewajaran). Rumus untuk memasukkan tanggal (hh:mm:ss) atau (jam:menit:detik).

Hard Disk

Digunakan untuk mengubah setting untuk harddisk. Semua chanel IDE dapat dikonfigurasikan di sini, mulai dari primary master, primary slave, secondary master, secondary slave. Kolom “type” digunakan untuk menentukan parameter harddisk. BIOS sudah mempunyai 46 konfigurasi yang sudah tersimpan. Pilihan “none” berarti tidak ada harddisk yang terpasang. “Auto” berarti membuat BIOS melakukan autodeteksi ketika proses booting dilakukan. Pilihan “user” akan memberikan keleluasaan untuk mengubah parameter harddisk secara manual.

Floopy Disk (Drive A, drive B)

Bagian ini dapat digunakan untuk mengkonfigurasikan floppy disk yang anda gunakan. Pilihan yang ada akan menentukan ukuran dan kapasitas yang digunakan. Ukuran yang tersedia adalah 3,5” dan 5,25” sedangkan kapasitasnya bervariasi mulai dari 360K, 720K, 1,2M sampai 2.88M. Pilihlah “none” jika tidak ada drive yang terpasang.

VGA (Video Graphics Array)

Setting ini berhubungan dengan jenis kartu grafik, untuk kartu dengan resulusi tinggi pilih “EGA/VGA”. Pilihan lain yang ada adalah CGA40, CGA80 atau MONO

Halt On

Menentukan apa yang menyebabkan PC anda akan berhenti bekerja (halt). Pilihan “all errors” merupakan pilihan yang biasa digunakan dan akan menyebabkan PC anda berhenti jika terjadi kesalahan disegala komponen. Pilihan “All, But Keyboard” akan mengabaikan kesalahan akibat keyboard. Pilihan yang lain adalah “No Errors”, ”All, But Disk”, ”All, But Disk/Key”.

BIOS Feature Setup

BIOS features setup ini adalah tipikal yang umum untuk semua jenis PC

Clear CMOS

Clear CMOS / Reset BIOS merupakan trik untuk merubah setingan BIOS kembali seperti semula (defaulnya/setingan dari pabrikannya). Untuk melakukan ini Anda tidak usah mencabut batery yang ada pada Motherboard tetapi cukup menindahkan posisi jumper CMOS, jumper ini biasanya terpasang di sekitar batery.

Jumper tersebut terpasang diatas 3 pin. Untuk setingan awal jumper berada di pin 1,2 sedangkan pin 3 tidak diisi. Jika Anda ingin melakukan clear CMOS maka Anda hanya lakukan cabut jumper tersebut dan pasang jumper tersebut ke pin 2,3 pin 1 tidak diisi. Setelah itu diamkan komputer kurang lebih 5 menit (untuk lebih memastikan CMOS clear). Setelah itu cabut lagi jumpernya kemudian pasang keposisi semula ke pin 1,2 dan pin 3 tidak diisi.

Jangan lupa seting ulang BIOS, jam, tanggal sistem, dan setingan yang lainnya kemungkinan berubah. Ingat kalo mau clear CMOS/BIOS kondisi komputer harus mati dan usahakan tidak ada listrik yang menancap ke komputer.

Item-item yang tersedia untuk memasuki konfigurasi data secara umum ditemui dalam layar ini

Virus Warning

Digunakan untuk mencegah terjadinya penulisan ke tabel partisi harddisk, hal ini biasa dilakukan oleh virus untuk memperbanyak dirinya. Pilihan “Disabled” digunakan untuk mencegah terjadinya virus pada saat ketika melakukan instalasi. Pada keadaan “Enabled” ketika akan ada penulisan ke tabel partisi maka akan ditampilkan pesan dalam bentuk mode teks.

CPU Internal Cache Digunakan untuk meng-enable/disable CPU Internal Cache. External Cache Digunakan untuk meng-enable-disable CPU External Cache. Quick Power On Self Test Proses Power On Self Test (POST) adalah proses pemeriksaan komponen-komponen PC pada saat komputer cold boot. Boot Sequence Digunakan untuk menetukan urutan proses booting yang akan dilakukan. Jika anda hanya akan booting dari harddsik pilihlah “C,A,SCSI” atau “C Only” Swap Floppy Device Dapat digunakan untuk menukar posisi drive A dan drive B. jika anda buat menjadi “Enabled” maka drive A akan menjadi drive B dan sebaliknya. Boot Up Floppy Seek Apabila pilihan ini berada diposisi “Enabled” maka pada saat booting BIOS akan mencari tahu apakah yang dipergunakan adalah floppy drive 40 track yang lama atau 80 track yang baru dengan cara menggerakkan head-nya ke suatau track 40. Buatlah menjadi “Disabled” untuk mempercepat booting. Floppy Disk Access Control Pilihan ini digunakan untuk menentukan hak akses yang diberikan ke floppy disk. Pilihan “Read Only” akan menyebabkan floppy anda hanya dapat dibaca tanpa bisa ditulis. Dan pilihan “R/W” normal dapat dibaca dan ditulis. Boot Up Numlock status Apabila dibuat “enabled” maka bios akan mengaktifkan fungsi numlock pada extended At-keyboard pada saat booting. Dengan demikian maka blok tombol yang ada di sebelah kanan akan bekerja sebagai tombol angka dan bukan tombol kursor. Boot Up System Speed

Menentukan keadaan PC ketika boot up jika pilihan ini tidak ada maka keadaannya adalah “high”. Kondisi “low” digunakan untuk memperlambat PC. Gate A20 Option Menentukan keadaan dari jalur A20 (address bus, jalur nomor 20). “Normal” merupakan metode yang telah lama digunakan dengan menggunakan keyboard controler sedangkan “Fast” adalah metode yang berlaku sekarang ini dan lebih cepat dengan menggunakan chipset. Typematic Rate Setting Apabila dibuat “Enabled” maka pilihan-pilihannya yaitu “Typematic Rate (Chars/sec)” dan Typematic Delay (msec). Security Option Digunakan untuk menggunakan kapan password akan ditanyakan. Pilihan Setup akan menyebabkan password akan ditanyakan ketika BIOS Setup dijalankan. Sedangkan pilihan sistem akan menyebabkan password akan ditanyakan setiap kali PC melakukan booting. PS/2 Mouse Function Control

Apabila dibuat menjadi auto maka pada saat booting BIOS akan mencari sebuah PS/2 Mouse. Apabila PS/2 Mouse tidak dapat ditemukan maka IRQ 12 akan dibebaskan untuk komponen lain yang memerlukan. Dengan “Disabled” maka tidak akan dilakukkan pengecekan.

PCI/VGA Palette Snoop

Pilihan standart adalah “Disabled”. Tapi jika anda menggunakan MPEG Card pada slot ISA dan mengalami kesalahan pada palet warna maka ubahlah menjadi “Enabled”. OS Selector for DRAM > 64 MB Jika anda menggunakan OS/2 Warp dan memiliki memory lebih dari 64 MB maka ubahlah menjadi “Enabled”. Dan sebaliknya ubah menjadi “Disabled”. System/Video BIOS Shadow Pada keadaan “Enabled” maka isi ROM BIOS sistem dan video yang lambat akan dishadow dan disalin ke RAM yang lebih cepat sehingga akses ke BIOS menjadi lebih cepat. HDD S.M.A.R.T Capability Digunakan untuk mengaktifkan fasilitas SMART pada hardisk anda. SMART adalah singkatan dari Self Monitoring, Analysis and Reforting Technology.

Chipset Feature Setup berisi: Auto Configuration

DRAM Speed Selection

Di sini akan ditentukan kecepatan dari memory yang dipergunakan untuk FPM (Fast page Mode) dan EDO DRAM (Extended Data-Out). Waktu yang biasa digunakan adalah “60ns” dan “70ns”. System/Video BIOS Cacheable Jika dibuat “Enabled” maka BIOS yang telah dishadow ke RAM dapat di chace-memory. Pilihan “Enabled” akan meningkatkan kecepatan system. 8/16 Bit I/O Recovery Time Di sini anda dapat mengatur beberapa banyak siklus yang digunakan untuk menunggu antara akses-akses yang akan dilakukan melalui Bus ISA.

Power Management

Disini anda dapat mematikan (“Disabled”) atau menyalakan seluruh pilihan untuk penghematan energi. Jika anda aktifkan anda dapat menggunakan dua konfigurasi yang sudah diberikan , yaitu : “Max Saving” dan “Min Saving” sedangkan pilihan “User Define” digunakan untuk melakukan konfigurasi Power Management secara manual dengan mengubah beberapa pilihan lain.

PM Control by APM Apabila anda menggunakan sebuah sistem operasi yang disertai dengan Advanced Power management seperti Windows 95. Video Off Method

Disini tersedia bermacam-macam setting bagaiman monitor harus dimatikan. Pada pilihan “Blank Screen” hanya akan dikirim tampilan kosong ke monitor. Pilihan “VH-Sync+Blank” akan turut mematikan signal-signal sinkronisasi. Pilihan “DPMS Support” menentukan bahwa display adapter dam monitor diarahkan pada VESA Display Power Management Signaling.

Modem use IRQ

Disini dapat ditentukan IRQ yang digunakan oleh modem yang ada. Jika IRQ ini aktif akan “membangunkan” PC untuk menerima faksmili atau kiriman data.

Doze/Standby/Suspend Mode

Setting ini digunakan untuk mengatur lamanya waktu yang diberikan bagi PC dalam keadaan aktif sebelum memasuki mode-mode yang ada. Pada mode Doze hanya processor dan harddisk yang dimatikan, mode Stand By mematikan harddisk dan monitor sedangkan mode Suspend akan mematikan semua komponen.

HDD Power Down

Menentukan berapa lama yang diberikan bagi harddisk untuk tidak bekerja sebelum dimatikan oleh BIOS secara software. Beberapa harddisk lama mengalami masalah jika bagian ini diaktifkan karena setelah “tidur” harddisk tersebut tidak bisa bangun secara software.

Wake Up Event in Doze & Standby

Berisi daftar IRQ yang dapat membangunkan PC mode Doze atau StandBy. IRQ-IRQ ini biasanya berhubungan dengan hardware tertentu, misalnya IRQ 4 untuk mouse, 14 dan 15 untuk hardisk. Dalam versi-versi BIOS yang lebih baru dikenal dengan istilah Reload Global Timer Events.

Power Down & Resume Events

Didalam daftar yang kedua ini semua komponen ditandai dengan “on” yang akan membangunkan komputer dari dalam suspend mode.

VGA-Active Monitor

Apabila pilihan ini berada pada “Enabled” maka aktivitas display adapter akan membangunkan sistem ketika berada dalam mode Stand by CPU Fan Off in Suspend. Apabila diposisikan pada ”Enabled” maka BIOS akan mematikan kipas prosesor ketika berada pada mode suspend. Tapi kipas prosesor yang digunakan harus mengambil power dari konektor khusus di mother board dan tidak langsung dari konektor power supply.

Resume by Ring

Apabila pilihan ini berada pada posisi “Enabled” dan saluran ring-indicator dari interface serial menunjukkan adanya panggilan masuk pada modem, maka PC akan dibangunkan dari dalam mode penghematan energi.

IRQ 8 Clock event/IRQ 8 Break Suspend

Jika anda memposisikan setting ini pada “Enabled” , maka real time clock dapat membangunkan komputer dari dalam mode suspend; karena IRQ 8 adalah interrupt dari real time clock (RTC).

INTEGRATED PERIPHERALS

Block Mode

Apabila dibuat “Enabled” atau “Auto” dan “HDD MAX” maka BIOS akan menggunakan block mode untuk transfer ke hardisk.

IDE PIO/UDMA

Digunakan untuk memilih mode PIO atau UDMA yang akan digunakan.

MODE PIO

PIO Mode	Cycle Time (ns)	Transfer rate (MB/s)	Spesifikasi
0	600	3,3	ATA
1	383	5,2	ATA
2	240	8,3	ATA
3	180	11,1	ATA-2+IORDY
4	120	16.1	ATA-2+IORDY
5	90	22.2	Belum ada

Digunakan untuk menentukan seberapa besar seberapa cepat data di transfer dari dan ke hardisk. Mode DMA

DMA adalah singkatan dari Direct Memory Accsess berarti data ditransfer langsung antara harddisk dengan memori tanpa menggunakan CPU. Cara ini berlawanan dengan PIO yang menggunakan CPU.

PCI Slot IDE Second Chanel

Dengan ini channel kedua dari sebuah card EIDE di slot PCI dapat diaktifkan “Enabled” atau dimatikan “Disabled”.

On-Chip Primary/Secondary PCI IDE

On-chip Primary/Secondary PCI IDE digunakan untuk mengaktifkan atau mematikan channel dari Onboard-IDE-Contoller. Ada dua channel yang biasanya telah ada di motherboard, yaitu primary channel dan secondary channel. Jika anda buat menjadi “Enabled” maka channel ini akan diaktifkan. Jika anda ingin mematikannya maka gunakan pilihan “Disabled”, Anda dapat mematikan salah satu channel onboard-IDE jika Anda ingin memasang hardisk controller card secara manual pada komputer anda.

Onboard PCI SCSI Chip

Jika motherboard anda memiliki Onboard SCSI Controler maka pilihan ini akan tampil. Digunakan untuk mengaktifkan atau menonaktifkan SCSI Controler yang ada pada mother board anda.

USB Controller

Pada mother board yang menggunakan chipset yang mendukung USB maka BIOS Setup akan menampilkan pilihan ini. Pilihan “Enabled” akan mengaktifkan USB Controller sedangkan pilihan “Disabled” akan mematikannya.

Onboard FDC Controller

Pilihan “Enabled” akan mengaktifkan OnBoard-Floppy disk-Controller. Resource yang digunakan oleh controller adalah IRQ 6 dan DMA 2. Jika “Disabled” maka sebaliknya.

Onboard Serial Port ½

Onboard Serial Port ½ digunakan untuk konfigurasi OnBoard Serial Port. Biasanya ada dua channel serial port yang dimiliki oleh motherboard. Pilihan “Disabled” akan menyebabkan serial port Anda tidak aktif, sedangkan pilihan lainnya akan menentukan port dan IRQ yanbg digunakan. Pilihan-pilihan lainnya itu antara lain “3F8/IRQ4”, “2F8/IRQ3”, dan sebagainya. Ada kalanya Anda harus mengganti konfigurasi serial port ketika Anda memasang modem internal yang menggunakan COM4.

UART2 Mode

UART2 mode digunakan untuk konfiguarasi serial port yang digunakan untuk komunikasi dengan komponen inframerah. Pilihan “Standard” digunakan untuk komunikasi normal dengan interface RS-233-C. Sedangkan pilihan lainnya, yaitu “IrDA 1.0”, “IrDA 1.1”, “ASK-IR” digunakan untuk menentukan tipe alat komunikasi inframerah yang terpasang pada serial port PC Anda.

Duplex Mode

Pilihan “Full” akan membuat komunikasi melalui inframerah dapat melakukan pengiriman dan penerimaan secara bersamaan, sedangkan pilihan “Half” akan menyebabkan proses pengiriman dan penerimaan data akan dilakukan secara bergantian.

Onboard Parallel Port

klik gambar untuk memperbesar

Onboard Parallel port digunakan untuk mengkonfigurasi Onboard Parallel port. Biasanya hanya ada satu channel Paralel port yang dimiliki oleh motherboard. Pilihan “Disabled” akan menyebabkab parallel port Anda tidak aktif. Sedangkan pilihan lainnya akan menentukan port Anda tidak aktif, sedangkan pilihan lainnya akan menentukan port dan IRQ yang digunakan. Pilihan-pilihan lainnya itu antara lain “378/IRQ7”, “278/IRQ5”, dan sebagainya.

Parallel Port Mode

Di sini biasanya tercantum “SPP”, “EPP” dan “ECP” serta bermacam-macam kombinasi dari dalamnya sebagai mode operasi untuk paralel port. Berbeda dengan sebuah Standard Parallel Port (SPP), baik Enhached Paralel Port (EPP) maupun Extended Capabilities Port (ECP) bekerja secara dua arah (bidirectional) dan dengan demikian maka paralel port yang dikonfigurasikan sebagai EPP dan ECP akan bekerja lebih cepat dibandingkan dengan SPP. Apabila tidak timbul masalah, maka “ECP/EPP” merupakan setting yang terbaik, terfleksibel dan tercepat.

ECP Mode Use DMA

Menentukan channel DMA yang akan digunakan untuk parallel port dalam mode ECP. Pilihlah DMA 3 karena pilihan DMA 1 biasanya bentrok dengan sound card.

Parallel Port EPP Type

Menentukan type EPP yang akan digunakan ketika Anda memilih parallel port dalam mode EPP. Pilihan yang ada adalah “EPP1.7” dan “EPP1.9” yang lebih baru.

PNP/PCI Configuration

PNP OS Installed

Jika anda memilih “Yes” maka BIOS mengurus pemberian IRQ, DMA dan I/O hanya pada saat booting.

Resources Controlled By

Disini dengan option “Auto” dan “Manual” anda dapat memutuskan, apakah pemberian resources harus dilakukan secara otomatis melalui BIOS atau setidaknya sebagian dilakukan secara manual.

Reset Configuration Data

Digunakan untuk menghapus data PnP yang tersimpan pada blok ESCD (Extended System Configuration Data) jika anda pilih “Enabled” maka BIOS akan menghapus data ESCD. Tapi hanya sekali saja, setelah itu pilihan ini akan diubah menjadi “Disabled” secara otomatis.

PCI IRQ Activated By

PCI IRQ Activated By digunakan untuk menentukan cara mengaktifkan IRQ pada bus PCI. Pilihan yang ada yaitu “Level” dan “Edge”

Slot x using INT

Slot x using INT# menentukan IRQ yang akan digunakan oleh card yang terpasang pada masing-masing slot PCI. Dapat dimanfaatkan untuk memecahkan masalah. Jika ada IRQ yang digunakan oleh card ISA yang tidak Plug n Play. Jika tidak ada masalah lebih baik tak ada pilihan “Auto”.

Perhitungan bandwith, bus speed dan clock speed utk basic overclock

Perhitungan Procesor = Bus x Multiplier = MHz - GHz dalam hitungan satuan kecepatan prosesor saat ini VGA di hitung berdasarkan Core speed + Memory Clock Speed.

Memory Vga berguna utk render graphic dan ketajaman resolusi yg berhasil didapat ditentukan dr besarnya memory.

Sedangkan utk kecepatan render enviroment dan kehalusan ditentukan dari memory clock yg di kombinasi dari satuan bandwith disebut Bit. Makin gede bit makin lancar dan mulus kerja GPU nya, Contoh : 128 Bit, 178 Bit, 256 Bit, 512 bit, 768 Bit, yg paling terakhir teknolgi dari ATI yg berhasil mencapai 1 Giga Bit.

Cara Perhitungan Speed VGA

1. SHADER dan FPU ... pendekatan mereka beda bro, baik Nvidia maupun ATI make cara mereka sendiri, berikut ... Nvidia Berlaku untuk G80, G92, dan teman2 Rumus: Stream Processor x 3 x Shader clock Contoh: 8800GT --> 112 x 3 x 1500Mhz = 504GFlops Makin Cepat Makin Bagus AMD/ATI Generasi HD2000, HD3000 dan HD4000 Rumus: Stream Processor x 2 x Core Clock Contoh: HD3870 --> 320 x 2 x 775MHz = 496GFlops 2. FILLRATE Terdiri dari Pixel Fillrate dan Texture Fillrate. Baik Nvidia dan ATI make rumus yang sama, yaitu unit2 untuk pixeling dan texturing dikali core clock. Texture Fillrate --> TMUs / Texture Mapping unit Contoh: 8800GT: 56 x 600MHz = 33.6GTexel/s HD3870: 16 x 775MHz = 12.4GTexel/s Kunci penting main game dengan texture gila-gilaan Pixel Fillrate --> ROPs / Raster operation / Render back_end Contoh: 8800GT: 16 x 600MHz = 9.6GPixel/s HD3870: 16 x 775MHz = 12.4GPixel/s Pixel Fillrate ini kunci saat proses frame buffer (resolusi/AA), bahu menbahu dengan Memory VGA 3. Memory Bandwidth Rumus: ( Speed DDR VGA x Bus width ) / 8 Contoh: 8800GT: (1800 x 256) / 8 = 57.6GB/s HD3870: (2250 x 256) / 8 = 72GB/s Bandwidth memory VGA, makin cepet makin lebar jalurnya
